Thorens TD 170, turntable
Проигрыватель Thorens TD 170 является hi-fi компонентом для воспроизведения аналоговых записей. Для достижения лучших результатов безупречной работы проигрыватель Thorens TD 170 требует внимания при настройке, размещении и использования. TD 170 был полностью спроектирован и собран в Германии с точностью, которая будет гарантировать высокое качество проигрывателя и его долговечность. Понятно, что Вы хотите сразу начать слушать ваши любимые записи, но прежде чем приступить к установке, сначала следует внимательно ознакомиться с инструкцией пользователя.
ГАРАНТИЯ
В случае отказа или обнаружения неполадок проигрывателя в течение гарантийного срока, пожалуйста, сообщите своему дилеру или генеральному представителю компании Thorens и опишите возникшие неисправности. Если неисправность не может быть устранена на месте, то следует отправить проигрыватель в его оригинальной коробке в представительство в вашей стране.
Если упаковочная коробка больше не находится в вашем распоряжении, то представитель компании Thorens предоставит новую оригинальную упаковку за небольшую плату. Стоимость доставки в компанию Thorens или авторизованному сервисному центру должна быть оплачена, поскольку в противном случае по прибытии пакет не будет получен. После ремонта проигрыватель будет возвращен бесплатно.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ременный привод Двигатель постоянного тока с электронным управлением
Сетевое напряжение Переменное 100 - 240 вольт
Частота 50/60 Гц
Потребляемая мощность 1,5 Вт
Скорость вращения 33,3; 45 и 78 об / мин
Коэффициент детонации ± 0,12 %
Диаметр диска 304 мм
Рокот (не взвешенное значение) 46 дБ
Рокот (взвешенное значение) 68 дБ
Эффективная длина тонарма 211 мм
Угол смещения 26°
Выступ иглы 19,5 мм
Тангенциальный ошибки при воспроизведении 0,15 град/см от радиуса
Картридж HiFi DIN 45 500 Ortofon OMB 10
Эллиптическая алмазная игла Ortofon 10 с рабочими радиусами в точках контакта 18 х 8 мкм
Прижимная сила 15 мН
Частотный диапазон 10 Гц – 22000 Гц
Выходной сигнал 4 мВ / 5 см / 1 кГц
Возможность отслеживания (315 Гц) 80 мкм
Вес картриджа 2,5 гр
Общая емкость кабеля 160 пФ
Размеры проигрывателя Ширина: 440 мм; Высота: 119 мм; Глубина: 360 мм
Thorens Platter
Thorens Unpacking and set - up
Thorens jack 17
Распаковка достаньте все принадлежности из упаковочной коробки.

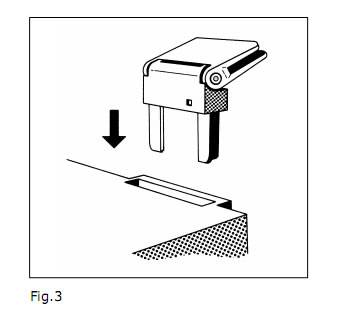

Вставьте каждый петельный шарнир в соответствующее углубление (рис. 3).
Держите пылезащитный кожух параллельно петлям (угол открытия около 60 °), вставите его в петли и нажмите до упора.
Когда кожух находится в этой позиции, он может свободно быть удален в любое время.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Гибкая система электропитания позволяет проигрывателю THORENS работать практически со всеми существующими электросетями.
Низковольтный разъем кабеля, который идет от трансформатора блока питания, должен быть вставлен в гнездо 17 (рис. 4), расположенное на задней панели проигрывателя Thorens TD 170.
Стерео сигнал от картриджа звукоснимателя передается по кабелю, имеющему стандартные соединители RCA, также известными как "тюльпан". Разъемы отмечены буквами "L" для левого канала и "R" для правого канала. Если эти буквы отсутствуют, то, скорее всего, правый канал отмечен красным цветом и левый канал отмечен белым или черным соответственно. RCA-разъемы вставляются во  вход фонокорректора на усилителе или ресивере.
Еще один провод следует подключить к заземляющей винтовой клемме на усилителе или ресивере.
РЕГУЛИРОВКА ТОНАРМА И ЗВУКОСНИМАТЕЛЯ
Torens tracking force
Удалить предохранитель иголки звукоснимателя. Повернуть регулятор антискейтинга (2) против часовой стрелки до упора (рис. 6).
Теперь следует отрегулировать положение тонарма с помощью противовеса (3), расположенного на задней части трубки тонарма (рис. 5).
Отведите тонарм (4) немного в сторону к центру пластинке. Переместите рычаг тонарма в положение старт (5) удерживая рукой сам тонарм от опускания (рис. 6).
Вращая противовес (3) сбалансируйте тонарм, так что бы он находился в свободном положении над грампластинкой. После регулировки переведите тонарм обратно в положение покоя.
Теперь вы можете настроить значение прижимной силы (1) и силу антискатывания (2).
Переведите противовес тонарма в соответствии с маркировкой на его трубке до нулевого значения "0" рис. 5.
Плавно поворачивайте противовес до достижения требуемого значения.
Установите значение прижимной силы соответствующее 15 мН, рекомендованное изготовителем картриджа OMB 10.
Thorens anti-skating force
Данные касающиеся регулировки антискатавающей силы приведены следующей в таблице:
Шкала
Прижимная сила (1)
Антискатавающая сила (2)
1
10 мН
1
1,25
12,5 мН
1,25
1,5
15 мН
1,5
2
20 мН
2
2,5
25 мН
2,5
МОНТАЖ И ДЕМОНТАЖ ЗВУКОСНИМАТЕЛЯ
Thorens mounting or exchanging a pick-up cartridge
Вместо поставляемого заводом картриджа звукоснимателя может быть установлен любой другой картридж со стандартными монтажными отверстиями и весом от 3 до 10 граммов.
Осторожно открутите картридж и снимите с его контактов при помощи пинцета цветные сигнальные провода. При помощи винтов закрепите новый картридж в гнезде, но не затягивайте. Соблюдая порядок установки, присоедините сигнальные провода к контактам звукоснимателя.
Пожалуйста, обратите внимание: пример, показанный на рисунке, применим только для кабельного подсоединения картриджа Ortofon OMB 10!
R = красный правый канал
L = белый левый канал
RG = зеленый земля правого канала
LG = синий земля левого канала
Положите калибровочный шаблон на опорный диск и выровняйте картридж таким образом, что бы игла точно находилась над точкой пересечения вспомогательной линии и параллельной головке звукоснимателя. После корректировки картриджа тщательно затяните винты.
РЕГУЛИРОВКА НАЧАЛЬНОГО ПОЛОЖЕНИЯ ТОНАРМА
Thorens Adjusting the start position of the tone arm
Начальное положение тонарма устанавливается изготовителем. Однако, если заметны отклонения, положение тонарма может быть скорректировано при помощи вращения влево или вправо винта 9.
ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСТНОСТЬ
Проигрыватель Thorens TD 170 полностью соответствует международным нормативам по безопасности (IEC 65) и правилам ЕС 76/499/EWG.
ВНИМАНИЕ!
При проведении монтажа и процедуры наладки Вы должны быть очень осторожны, чтобы не повредить хрупкую алмазную иглу и консоль во время неконтролируемых и оживленных движений.
ЗАМЕНА ИГЛЫ
Даже при нормальных условиях эксплуатации любая игла подвержена износу.
Поэтому, весьма рекомендуется, что бы картридж полностью соответствовал игле и проходил осмотр примерно через каждые 500 часов проигрывания.
Это объясняется тем, что изношенная или поврежденная игла, в конечном счете, может повредить драгоценные виниловые пластинки.
Для воспроизведения старинных шеллачных записей со скоростью 78 оборотов оптимальных результатов можно достичь, применив оригинальную иглу, подходящую для данных грампластинок.
ВЫБОР СКОРОСТИ

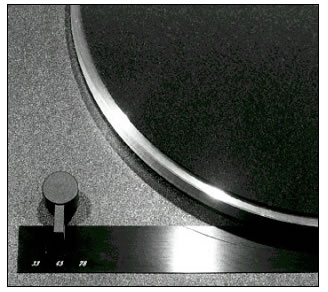

При помощи переключателя расположенного слева могут быть установлены нужные скорости на 33,3; 45 и 78 об/мин.
ВЫБОР РАЗМЕРА ПЛАСТИНОК
С помощью кнопки (6) расположенной справа от тонарма, может быть предварительно настроен диаметр диска, сингл диаметром 17 см и долгоиграющая пластинка размером 30 см. Эта функция необходима только когда проигрыватель работает в автоматическом режиме.
АВТОМАТИЧЕСКИЙ ПУСК
Thorens Selecting Speed
Удалите прозрачный предохранительный колпачок иглы, потянув его на себя, при этом рычаг (5) должен находиться в положении UP.
Переместите ручку (7) в начальную позицию и тонарм автоматически опустится на пластинку.
РУЧНОЙ СТАРТ И ПОДЪЕМ ТОНАРМА
Принесите рычаг (5) в верхнюю позицию. Снимите тонарм и переместите его по направлению к пластинке для начала проигрывания. Двигатель и диск теперь будут вращаться. При опускании подъемного рычага (5) тонарм мягко опускается, таким образом, Вы деликатно обращаетесь со своими любимыми записями. С помощью подъемного рычага тонарма может быть перемещен в любое место и начать проигрывание пластинки с того места, которое Вы выбираете.
ОСТАНОВКА ПРОИГРЫВАТЕЛЯ
После достижения конца записи тонарм автоматически поднимется и вернется в исходное положение. Двигатель выключится.
Вы также можете отключить проигрыватель, переведя ручку (7) в положение Стоп, или при помощи рычага (5) подняв тонарм и вернуть его на место вручную.
