Рекомендации по очистке лазеров в проигрывателях CD. Данный материал построен на основе опыта обслуживания аудио центров Aiwa.
|
 |
Изложенные здесь рекомендации могут быть использованы и при ремонте проигрывателей CD других производителей. |
Попадание грязи на оптику лазера является наиболее распространенной причиной прекращения нормальной работы CD-проигрывателя: аппарат "заикается", не "распознает" или не раскручивает диски. |
| Как грязь попадает на оптику лазера? |

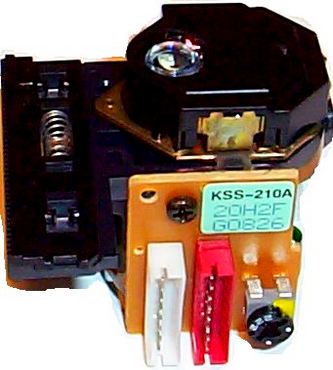

В моделях мини-систем Aiwa NSX используются следующие типы лазеров, производства Sony: KSS-210, KSS-212, KSS-213. |
Устройство лазера. Прежде, чем приступить к ремонту, посмотрим на схематичное устройство лазера. |
Очень не "любят" лазеры курение около аппарата - смолы, содержащиеся в сигаретном дыме, оседают на оптике и удалить их очень сложно. А любознательные насекомые, по непонятной причине, обожают забираться внутрь лазера. Если таракан крупный, то он не может развернуться внутри - тесно. |
| А "заднего хода" таракан делать не умеет. Отсутствие пищи, медленно поджаривающий лазерный луч делают свое дело и в скором времени любопытное насекомое гибнет. А проигрыватель отказывается работать. |
Блок CD-проигрывателя в наиболее распространенной серии мини-систем AIWA NSX-***, расположен в верхней части аппарата, в непосредственной близости от вентиляционных отверстий. Это делает оптику лазера уязвимой для пыли, которая заносится, либо из внешней среды комнатным воздухом, либо внутренними воздушными потоками. |
|
| Лазер на техническом английском носит название pick-up assy. |
 |
Это достаточно сложное устройство состоящее: |
| 1. Панель с фотодиодами; |
| 2. Полупроводниковый лазер; |
| 3. Фокусирующая линза с механизмом коррекции; |
| 4. Специальная призма; |
| 5. Компакт диск. |
Луч лазера (красная стрелка), отражается от призмы проходит сквозь фокусирующую линзу и падает на компакт 5. |
| Отразившись от диска, луч (зеленая стрелка) возвращается, проходит сквозь призму и падает на считывающие фотодиоды. |
| Как видите, загрязнение линзы или призмы вдвойне ухудшают прохождение луча, так как два раза оказываются на его пути. |
|
 |
На самом верхнем снимке хорошо виден "глазок" фокусирующей линзы. |
Черная поверхность вокруг линзы - пластмассовая крышечка, предохраняющая внутреннее устройство лазера от внешних воздействий. |
| Загрязнение фокусировочной линзы самое частая и простая неисправность. |
| Пыль лучше всего сдуть с поверхности линзы. |
Но, конечно, не просто дуйте на него - этим вы только еще больше загрязните его. |

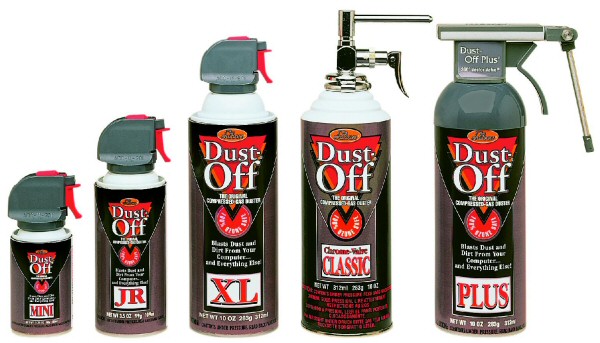

Профессионалы используют специальные аэрозольные баллончики со сжатым очищенным воздухом. |
Баллончик стоит от 150 до 750 рублей в зависимости от объема. |
| Купить его можно в специализированных магазинах. Хватает такого баллончика на очистку сотни-другой лазеров. |
|
| |

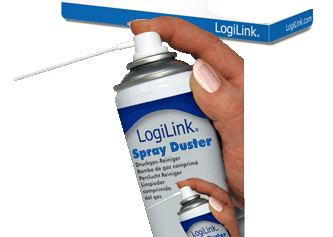

| От головки баллончика отходит тонкая пластиковая трубочка, позволяющая направить воздух в нужное место. |
 |
| Для очистки лазера направьте трубочку на линзу и "подуйте" на лазер в течение 1-2 секунд. |
| Поверхность линзы можно очистить и ватной гигиенической палочкой. |
| Если загрязнение сильное, то можно воспользоваться этиловым спиртом (только в том случае если линза сделана из стекла). |
| Не нажимайте сильно - этим вы сотрете специальный просветляющий слой на поверхности линзы. |
| Да и механизм подвески линзы очень деликатный, нажатием его можно повредить. |
| ВНИМАНИЕ: ни в коем случае не используйте ацетон - линза сделана из пластмассы и вы безнадежно испортите ее. |
| Если очистка поверхности линзы не помогла, то, вероятно, пыль попала внутрь лазера, на поверхность призмы. |
|
| Вид лазера с удаленной крышкой. |
 |
Это более сложное загрязнение, но и с ним можно справиться. |
Но для этого придется разобрать лазер. |
| Отжав защипы, снимите предохранительную крышечку и вы увидите следующее: |
Сложное сооружение около линзы - специальная электромагнитная подвеска. |
Она является частью системы автоматической фокусировки луча. |
При воспроизведении, электромагнит непрерывно корректирует положение линзы, поддерживая постоянным расстояние между линзой и диском. |
| Это необходимо, поскольку при вращении диск совершает значительные колебания в вертикальной плоскости, и без системы автоматической фокусировки нормальная работа проигрывателя CD была бы просто невозможна. |
|
| Первый способ очистки призмы: простой. |
Подведите трубочку к зазору между линзой и корпусом и несколько раз, короткими "очередями" продуйте призму. Долго дуть нельзя, так как сжатый воздух, выходя из баллона,охлаждается и, тем самым, также охлаждается и призма. При этом, возможна конденсация влаги из воздуха комнатной температуры на поверхности призмы. После высыхания капелек воды, образуются разводы грязи, отмыть которые будет очень сложно.
|
Такой способ позволяет очистить пыль, осевшую на призме, но при более серьезных загрязнениях всопользуйтесь вторым способом. |
| Второй способ: требущий аккуратности. |
Так же, как и в первом способе, снимите пластмассовую крышку. Под ней можно увидеть два маленьких винтика. Нанесите тонкие риски на металлическую рамку, сквозь которую проходят винты и на металлическое основание на корпусе лазера. Это позволит при обратной сборке правильно установить линзу на место. А это очень важно, иначе будет нарушена оптическая ось.
|
Отвинтите винты, и снимите фокусирующую линзу. Возможно, рядом с винтами будут нанесены капельки клея - аккуратно срежате их острым скальпелем. |
В шахте под линзой и стоит призма. Надо аккуратно протереть ее поверхность. Здесь есть небольшая сложность. Призма, как вы помните, расположена под наклоном 45 градусов, и обычная ватная палочка оказывается слишком толстой. Ей можно очистить лишь центр призмы. |
В домашних условиях можно взять спичку, остругать её и намотать на кончик немного ваты. Главное - не поцарапать поверхность призмы и проследить за тем, чтобы внутри лазера не осталось ваты. Несколькими движениями протрите призму. Соберите лазер обратно, точно совместив нанесенные ранее риски. |
ВНИМАНИЕ: избегайте резких движений. Соединительный шлейф, между электромагнитами линзы и лазером можно оборвать неосторожным движением. |
Если после проведения указанных операций CD-проигрыватель не начнет работать, то скорее всего либо лазер уже не подлежит восстановлению, либо неисправность заключается в другом. |
| В заключение. |
Одним из возможных вариантов выхода из строя лазера является его перегрев восходящими потоками теплого воздуха от радиаторов элементов усилителя и блока питания. |
|
|
|
