О соответствии в системе тонарм/звукосниматель .... или вещи, о которых редко вспоминают, о резонансной частоте системы тонарм/звукосниматель, которая связана с иглодержателем (cantilever) и его подвеской (suspension).

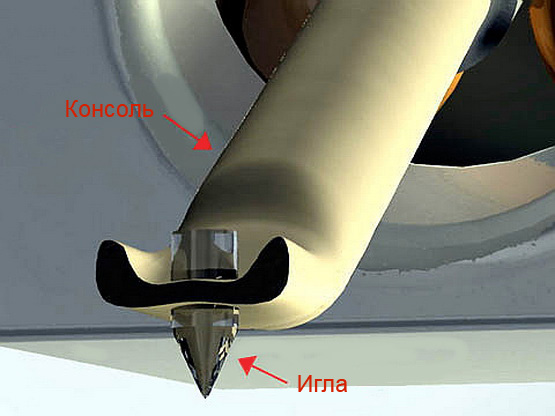

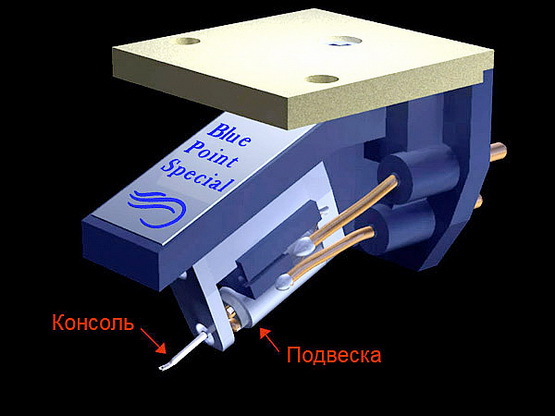

Рис. 1: Расположение консоли и подвески. Элемент подвески как плотно прилегающая упругая прокладка, которая связывает ось и корпус звукоснимателя.	Рис. 2: Расположение иглы относительно консоли. Это точное расположение иглы в монтажном отверстии консоли. Для обеспечения прочности применяется клей.

Примечание: Тот кто сказал, "Бриллианты навсегда" не имел в виду иглу звукоснимателя. Алмазные иглы изнашиваются. Тем не менее, как и ювелирные изделия, они тоже дорогие.

Здесь акцент делается на элементы конструкции звукоснимателя и тонарма, которые оказывают влияние на выбор определенного звукоснимателя, который соответствует конкретному тонарму.

Уточним некоторые определения.

Наблюдение: Давайте рассмотрим подвеску консоли. Любая эластичная подвеска должна соответствовать определенной нагрузке. Если нагрузка большая, то эластичность может нарушиться. Если нагрузка выбрана правильно, то консоль не будет испытывать чрезмерных нагрузок и ее работа будет эффективной. Обратите внимание на эластичность консоли.

В случае, когда картридж жестко связан с тонармом его консоль имеет промежуточную эластичную подвеску. Эта упругая подвеска может быть простой конструкции, например в форме резинового кольца, которое поддерживает консоль. Самое главное - подвеска должна обеспечивать надлежащее положение иглы установленной на конце консоли.

Расстояние, на которое отклоняется консоль, находясь под нагрузкой, называется консольной податливостью. Консоли, обладающие более высоким значением податливости, во время работы соответственно отклоняются на большее расстояние, а консоли, обладающие низким значением податливости, во время работы отклоняются на меньшие расстояния. Другими словами; высокая податливость = более мягкая, а низкая податливость = более жесткая.

Вертикальная прижимная сила (VTF): Конструкция тонарма, как правило, состоит из длинной трубки оканчивающейся площадкой крепления звукоснимателя. На противоположном конце тонарма находится противовес. Осторожно манипулируя положением противовеса можно точно установить значение вертикальной прижимной силы иглы звукоснимателя воздействующей на звуковые дорожки.

Эффективная масса: фактическая сила давления иглы звукоснимателя на запись. Эффективная масса действует только во время проигрывания грампластинки и отличается от установленного статического параметра VTF, являющимся постоянным только в состоянии покоя. Эффективная масса формируется под влиянием веса различных составляющих системы тонарма. Эффективная масса будет иметь большее значение, если звукосниматель находится дальше от центра грампластинки и меньшее значение, если переместиться ближе к центру.

Звукосниматели разных моделей и разных изготовителей имеют различные вес, поэтому производители указывают эффективную массу тонарма прежде, чем на него будет установлен звукосниматель. Например, улучшенный тонарм SME 3009 с неподвижной площадкой крепления звукоснимателя имеет эффективную массу 6,5 граммов. А номинальная эффективная масса тонарма Thorens TP16 равняется 16,5 граммов.

Резонансная частота (консоли) акустическая частота, при которой консоль бесконтрольно возбуждается и вибрирует. Эта частота измеряется в циклах за секунду и имеет значения в (Гц). Резонансная частота консоли принимается как неизбежная и эффект управления этой частотой осуществляется в диапазоне ниже порога человеческого слушания, но не настолько низко, что бы это приводило к таким негативным явлениям, как выскакивание иглы звукоснимателя из звуковой дорожки. Этот идеальный частотный диапазон составляет 8 - 12 Гц. Рокот и деформации записи находятся ниже значения 6 Гц.

Эффективная масса тонарма в комбинации с податливостью консоли звукоснимателя служит для определения резонансной частоты системы тонарм/звукосниматель. В общих чертах, тонарм с высокой эффективной массой в сочетании со звукоснимателем с высокой податливостью обладает общей резонансной частотой, которая будет располагаться ниже идеального диапазона. В противоположном случае при комбинации тонарма с низкой эффективной массой и звукоснимателя с низкой податливостью их общая резонансная частота будет выше желаемого диапазона. Нужно избегать обеих крайностей.

Вы можете воспользоваться общей формулой приведенной ниже. Имейте в виду, что формула необходима только для предварительного расчета. Фактическое прослушивание записи будет финальным выводом относительно того какой звукосниматель данная компания-производитель тонарма рекомендует с точки зрения резонансной частоты консоли. Воспринимайте формулу как необходимый тест. Окончательный результат определяется в результате прослушивания.

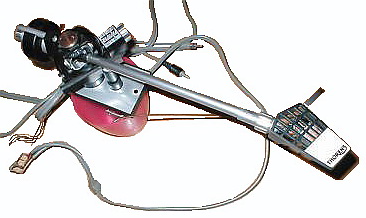

Пример № 1: Теперь давайте задумаемся о соответствии звукоснимателя Shure V15VxMR и тонарма Thorens TP16 Mk 1.

Вышеупомянутое число совпало с данными теста HFNRR. Данные полученные в результате теста составили 6 Гц.

Консоль звукоснимателя Shure обладает высокой податливостью.

Пример № 2: На этот раз произведем расчет для тонарма Thorens TP16 Mk 1 и звукоснимателя Blue Point Special.

	эффективная масса:	16,5 граммов
	вес звукоснимателя:	9,0 граммов
	вес крепежа:	0,5 граммов
	податливость:	12
	(16,5 + 9,0 +0,5) х 12 = 312
	sqrt 312 = 17,6635
	159/17,6635 = 9,0016 Гц

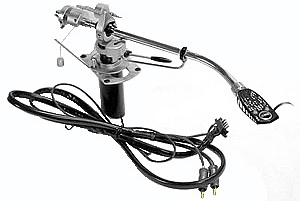

Пример № 3: давайте вычислим резонансную частоту для улучшенного тонарма SME 3009 с несъемной площадкой крепления звукоснимателя и Shure 5VxMR.

	эффективная масса:	6,5 граммов
	вес звукоснимателя:	6,6 граммов
	вес крепежа:	0,5 граммов
	податливость:	25 (x 10 -6 см/dyne)
	(6,5 + 6,6 +0,5) х 25 = 340
	sqrt 340 = 18,4391
	159/18,4391 = 8,6230 Гц

По результатам испытаний HFNRR резонансная частота составила ... 10 Гц.

Примечание: расхождение между величиной, полученной во время проведения испытания и полученной при помощи вычисления. Испытательный метод является наиболее точным. Несовпадение при вычислении резонансной частоты объясняется тем, что одна из переменных в вычислении может оказаться неправильной. Возможно, эффективная масса тонарма в реальности может оказаться легче.

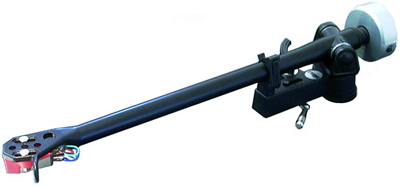

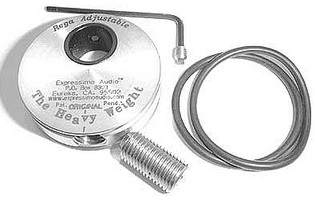

Пример: звукосниматель Denon DL103R, тонарм Rega RB250 и подъемное устройство Expressimo для регулировки VTA.
эффективная масса Expressimo RB250:	10 граммов
вес звукоснимателя:	8,5 граммов
вес крепежа:	0,5 граммов
резонансная частота, полученная в результате испытаний:	11 Гц
{(10 + 8,5 +0,5) x 11} или 19 х 121 = 2299
Тогда: 25330/2299 = 11,0178 (податливость)

Компания Shure не приводит данные о податливости для этого звукоснимателя в руководстве владельцев. Поиск информации о V15VxMR на веб-сайте Shure дал следующие результаты:

Податливость (динамическая): 25 x 10-6 см/дина

Рекомендуемый тонарм с эффективной массой: 6 - 12 граммов

Головка звукоснимателя V15VxMR Shure имеет «динамический стабилизатор Shure». Shure описывает это устройство как амортизатор для консоли. Динамический стабилизатор позволяет звукоснимателю V15VxMR эффективно работать с более широким диапазоном тонармов. V15VxMR работал в системе с тяжелым тонармом Thorens TP16 mk1 и воспроизведение грампластинок происходило без очевидных ошибок.
